図面管理機能紹介

  • >
  • 図面管理機能紹介

「現場クラウド for サイボウズ Office」は、3次元データ等表示に対応した【図面管理機能】を利用できます。

【図面管理機能】による「i-Construction」「BIM/CIM」の推進

国土交通省では、建設現場における生産性を向上させ、魅力ある建設現場を目指す新しい取組として「i-Construction」「BIM/CIM」が進められています。
工事情報共有システム(ASP)はICT技術の活用の位置づけです。

i-Constructionの3本柱

  • ICT技術の全面的な活用
  • 規格の標準化
  • 施工時期の平準化

工事情報共有システム機能要件(Rev.5.1)に対応

ICT土工やBIM/CIM案件の場合、工事情報共有システムの「3次元データ等表示機能」は必要な機能要件(Rev.5.1)と定められています。
「現場クラウド for サイボウズ Office」は、工事情報共有システム機能要件(Rev.5.1)の「3次元データ等表示機能」に対応しています。

参考URL

国土交通省:ICTの全面的な活用
情報共有システム提供者における機能要件対応状況関連資料

【図面管理機能】の活用メリット

  • クラウドサービスだからいつでも図面を確認できる
  • 3次元モデル対応ソフトウェア・端末でなくても、WEB上で図面ファイルの閲覧・共有が簡単にできる
  • 受注者・発注者双方の円滑な情報共有・業務効率化

参考URL

工事施工中における受発注者間の情報共有システム機能要件(Rev.5.1)【解説編】平成31年3月版

【図面管理機能】の概要

図面ファイルを工事情報共有システム「現場クラウド for サイボウズ Office」でデータ共有ができます。
3D・2Dの図面ファイルをアップロードし、WEB上で図面閲覧ができます。

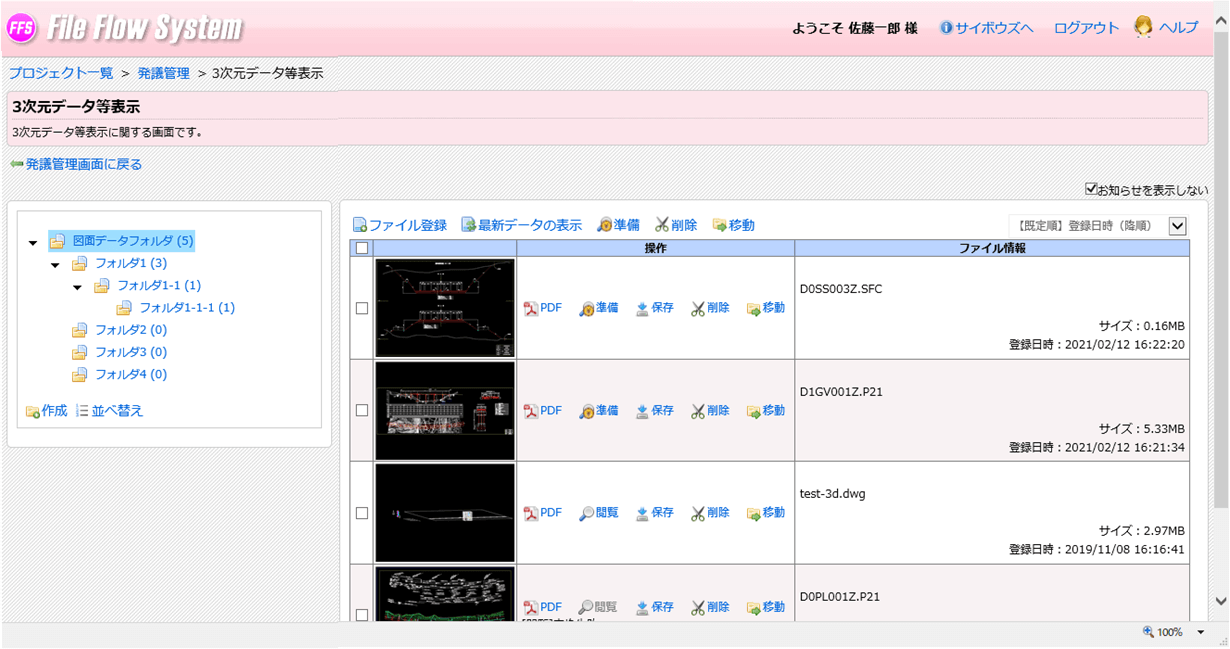

3D図面ファイル閲覧イメージ

3D 図面ファイルをWEB上で閲覧
3D 図面ファイルをWEB上で表示閲覧

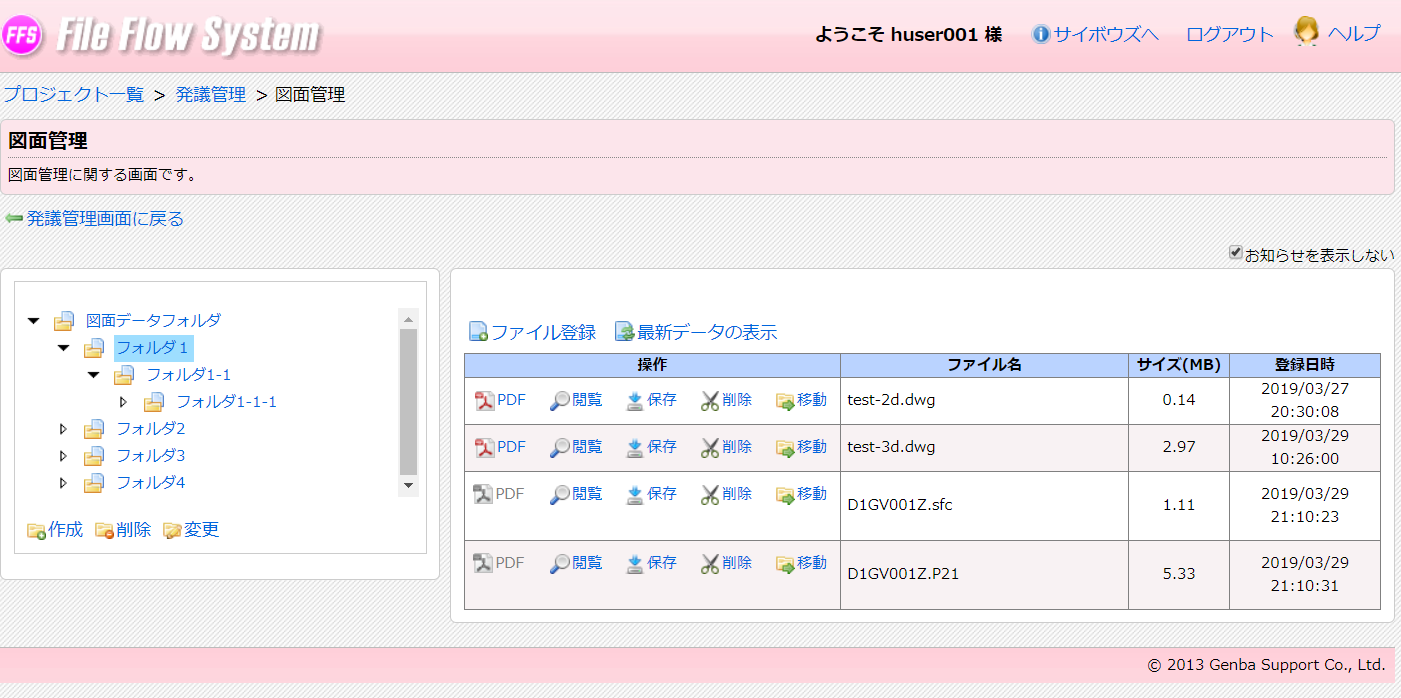

図面管理画面イメージ

情報共有システム内で図面ファイルを共有





2D図面ファイル閲覧イメージ

測定機能
図面ファイル等の表示のほか、対象物の長さ・角度・面積の測定ができます。

動作環境

「現場クラウド for サイボウズ Office」の動作環境

Webブラウザのみで【図面管理機能】を利用できます。

【図面管理機能】の利用方法

「現場クラウド for サイボウズ Office」のご注文サイトから【図面管理オプション】として利用お申込みが可能です。
※ICT土工やBIM/CIM活用工事・業務に該当する場合にご利用いただけます。
※すでにサービスご利用中のお客様で【図面管理オプション】をご希望になる場合は、サポートセンターまでお問い合わせください。

リリース記念キャンペーン

2019年4月14日現在、リリース記念キャンペーンとして【図面管理オプション】を無償でご利用いただけます。
キャンペーン終了後は【図面管理オプション】は有償でのご提供を予定しております。

お申込みWebフォーム
「現場クラウド for サイボウズ Office」のお申し込みはこちらからお願い致します。
